Raspberry piで使えるリレーの話

シリーズの最終章ですかね。

今回はやっと12V直流を制御するリレー回路を決定させました！（動いただけで安全性は保証しませんが…

ズバリ…

G6L-1P (OMRON)

ですよ！
http://www.fa.omron.co.jp/products/family/2838/feature.html

一番シンプルに使える。
1つ 単価 ¥284
https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-0EUT

切り替えのノイズは小さい。かなりのおすすめですぞ！
って、試験で使ったのが5VDCなんですが… raspberry piのデジタル出力(2V程度？)でも制御できました！

回路はシンプル…
5 – 8ピンにraspberry pi の出力ピンとGNDを接続します。（極性は忘れた）
出力すれば、2 – 4ピンが疎通します!

うん、シンプル！安い！
仕事用に10個買い足したっと

さて、それだけでもネタだけど、他をまとめておきます。

2.HY1-1.5V　　￥324
http://eleshop.jp/shop/g/gD32123/
ノイズは小さいけれども、
電源制御の回路が必要
1.5Vって何だろう…

3.HS3DC5V　値段を忘れた
https://www.svetsuciastok.sk/sk/rele-1/elektromagneticke-rele/cievka-12v/relen4100-hs3dc-12v.html
入手とかめんどくさいのでおすすめしない
電源制御の回路が必要

4.G5V-1　￥237
https://www.omron.co.jp/ecb/products/pry/111/g5v_1.html
http://eleshop.jp/shop/g/g41713N/
結構静か
電源制御の回路が必要

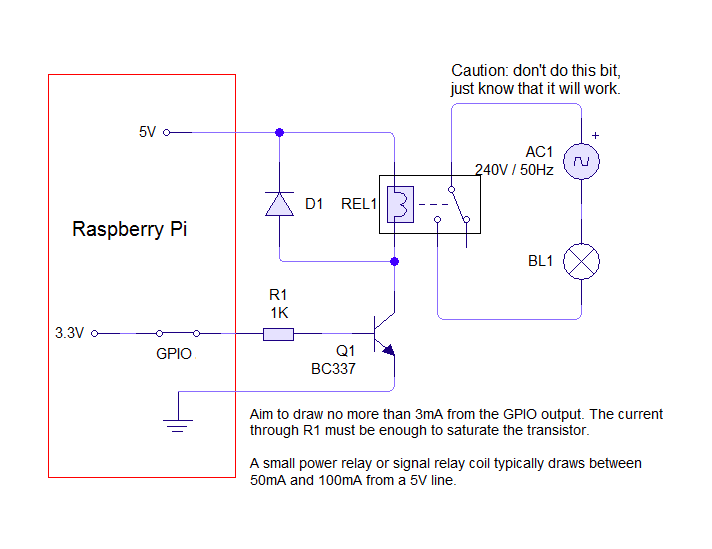

== 電源制御の回路 : 102円ほどかな
Q1 : BC337 : ￥41 http://eleshop.jp/shop/g/gF5912I/
2N3904 ￥41
D1 : 1N4148 ￥10 : http://eleshop.jp/shop/g/g8AH131/
R1 : 1kΩ 9円 : http://eleshop.jp/shop/g/gDCAA1M/
